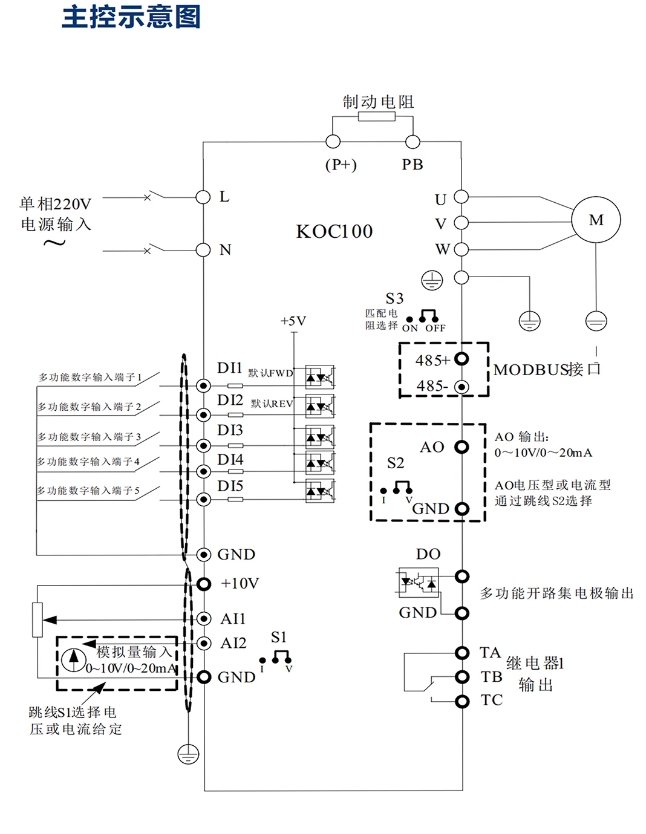

制动单元与制动电阻的连接 对于大多数通用变频器，制动单元和制动电阻需要外部连接随着变频器技术的发展，部分变频器已内置制动单元，但制动电阻仍需外部连接对于30KW及以下的变频器，常有内置制动单元而37KW及以上的变频器，则需外加制动单元并联制动单元的使用 当有两个或两个以上制动单元并联工作。

制动电阻可以释放这部分能量，防止变频器过压减小减速距离制动电阻可以迅速消耗电机的再生能量，使电机快速减速，从而减小减速距离提高动态性能在需要快速制动或频繁启动停止的场合，制动电阻可以提高系统的动态性能四制动电阻的计算 制动电阻的大小主要取决于电机的功率和直流母线的电压以下是制动电阻的计算方法电阻功率。

制动电阻的功率千瓦通常等于电机千瓦数的10%至50%具体取值取决于制动过程中的能量大小和制动时间一般来说，制动时间越长，所需的制动电阻功率越大计算制动电阻的阻值制动电阻的阻值欧姆可以通过粗略算法得到R=U2I~UI其中，U为直流母线放电电压通常取600V左右，具体根据变频器。

变频器制动电阻，是用于将电动机在停机时产生的再生能量通过热能方式消耗的设备，其关键参数包括阻值和功率容量制动电阻主要用于吸收伺服电机急停时产生的能量，避免可能烧毁驱动器的情况当变频器带动的电机或其他感性负载停止时，通常采用能耗制动方式实现快速停车电机的动能和线圈中的磁能通过其他耗能元件。

制动时，直流母线电压会升高使用制动电阻时，需要配合制动单元当制动单元检测到直流母线电压过高时，会控制制动单元内的IGBT间断导通进行放电，直到电压下降到设定值以下才会停止触发制动电阻的选择和计算对于变频器系统的稳定运行至关重要正确选择和配置制动电阻不仅可以确保系统的安全运行，还可以减少。

2变频器制动电阻原理当伺服电机制动的时候，该伺服电机处于发电状态这意味着能量将会返回到伺服驱动器的直流母线上因为直流母线包含电容，所以直流母线电压会上升电压增加的多少取决于开始制动时电机的动能以及直流母线上电容的容量如果制动动能大于直流母线上的电容量，同时直流母线上没有其他驱动器。

制动电阻阻值的计算 制动电阻值应与变频器的输出功率电机的制动需求以及系统设计要求相匹配 在某些情况下，可能需要进行试验以确定最佳的电阻值 实际选择时可能会考虑冗余，以确保在不同工况下的稳定性和安全性制动电阻功率的计算 基于电机的制动电流和制动时间来估算 具体公式为P = I2Rt。
