1、技嘉H81MS1采用Intel H81芯片组主板上的CPU插槽类型为LGA 1150,支持Intel 22nm处理器,支持的CPU类型为Core i7Core i5Core i3PentiumCeleron主板上可支持支持第四代I3I5I7,E3等主流处理器以及奔腾G3XXX系列双核CPU主板搭配CPU建议使用符合LGA 1150针脚的类型,CPU的功耗低于主板的最高;技嘉H81MDS2主板支持Intel第四代Core处理器技嘉H81MDS2是一款采用Intel H81芯片组的主板,其设计兼容LGA1150插槽的CPU根据公开发布的信息,这款主板特别适合搭配Intel第四代Core处理器,如Core i7Core i5Core i3以及Pentium和Celeron系列的处理器这些处理器都是基于相同的微架构,并具有出色的;1 技嘉H81MS1主板采用Intel H81芯片组,适用于LGA 1150插槽,能够支持多种Intel 22nm工艺的处理器2 该主板支持的CPU类型包括Core i7Core i5Core i3Pentium以及Celeron,涵盖了不同性能需求的应用场景3 主板兼容第四代Intel Core i3i5i7处理器,同时也支持Intel Celeron G3XXX系列的;H81是1150针脚最低规格的主板,B85相对H81好一些大致的H81和B85区别如下 功能 H81 B85 CPU自由超频技术 否 否 内存插槽最大容量 216GB 432GB 显卡插槽PCIE版本 20 30 多显卡技术 否;区别就是h61的主板是1155针的支持二代三代的英特尔cpu,不支持usb30 sata30h81是1150针的四代的主板芯片组更新,支持usb30 sata30;从参数上来看,这个主板是一款低端廉价,英特1150接口ITX主板,主板供电较薄弱,主要用途是利用主板其超小尺寸的优势,组建微型迷你电脑,这样的电脑机箱空间小,适合搭配低功耗低端CPU,比如G1840\G3250 \I3 4170,这类普通CPU,组建小型HTPC配置;技嘉H81系列主板属于LGA1150的8系简板作为一线品牌,技嘉在该系列主板上展示了扎实的做工尽管它是低端主板系列,但基本的接口和功能都得到了满足H81系列主板通常配备有标准的USB接口音频接口和网络接口此外,它还支持SATA接口,能满足存储设备的基本连接需求优点方面,技嘉H81主板的用料和设计都比;技嘉gah81ms1是一款低端主板,理论上是LGA 1150接口的CPU都可以用,但是建议使用中端CPU I34160,这一款CPU是最适合的,比这再高端的话建议更换主板,下面是I34160的CPU参数CPU主频36GHz核心数量双核心线程数四线程插槽类型LGA 1150针脚数目1150pin。
2、一存储接口不同 1H81主板H81主板的存储接口为2×SATA III接口,2×SATA II接口2H97主板H97主板的存储接口为1×M2接口,1×SATA Express接口,4×SATA III接口3B85主板B85主板的存储接口为4×SATA III接口,2×SATA II接口4Z97主板Z97主板的存储接口为1×M2接口,1;妥妥的B85更好,H81是LGA1150的8系简板,供电相没有B85的多,而且没有SATA30接口,以及PCIE30 X16的独显接口,B85定位的是LGA1150的中等主板,无论用料做工,还是接口规格都比H81好;如下H81系列只有两个USB30接口,都是后置的,所以就没有前置USB30接口介绍其中一款技嘉GAH81N的参数信息主芯片组 Intel H81音频芯片 集成Realtek ALC887 8声道音效芯片内存插槽 2×DDR3 DIMM最大内存容量 16GB主板板型 MiniITX板型外形尺寸 17×17cmz 电源插口 一个4针,一个24针电源接口;技嘉近日一口气发布了三款基于H81的Micro ATX规格主板,它们在PCB设计上保持一致,但功能配置各有侧重首先,H81MD2V主板提供双DDR3插槽,最大内存可达16GB,拥有两个SATA 6Gbps和两个SATA 3Gbps接口,扩展槽则有PCIE 1和PCIE 16插槽在IO接口上,H81MD2V板载两个USB 20一个PS2键鼠;H81主板最大总共支持16GB DDR3内存DDR2 SDRAM中有4Bank和8Bank的设计,目的就是为了应对未来大容量芯片的需求而DDR3很可能将从2Gb容量起步,因此起始的逻辑Bank就是8个,另外还为未来的16个逻辑Bank做好了准备封装PackagesDDR3由于新增了一些功能,所以在引脚方面会有所增加,8bit芯片采用78;1第一步,从主板的官网上下载最新bios,解压到U盘的根目录下,看到如图所示的文件,显示H81是主程序和BIOS程序2第二步,在电脑上插上U盘,然后重启电脑进入bios里设置U盘引导优先3第三步,重启后就会进入DOS界面如下,输入dir可以查看U盘里的文件选择启动并点击键盘F12用来打开PE4。
3、技嘉H81主板是1150针脚,英特尔第四代芯片组,华硕P8Z77主板是1155针脚,英特尔第三代芯片组,两个主板不是相同针脚和系列的,但是你说谁更好,当然是华硕Z77主板更好,支持超频,支持多显卡交火,扩展插槽也更多,是以前的高端系列主板,H81是低端入门级主板。

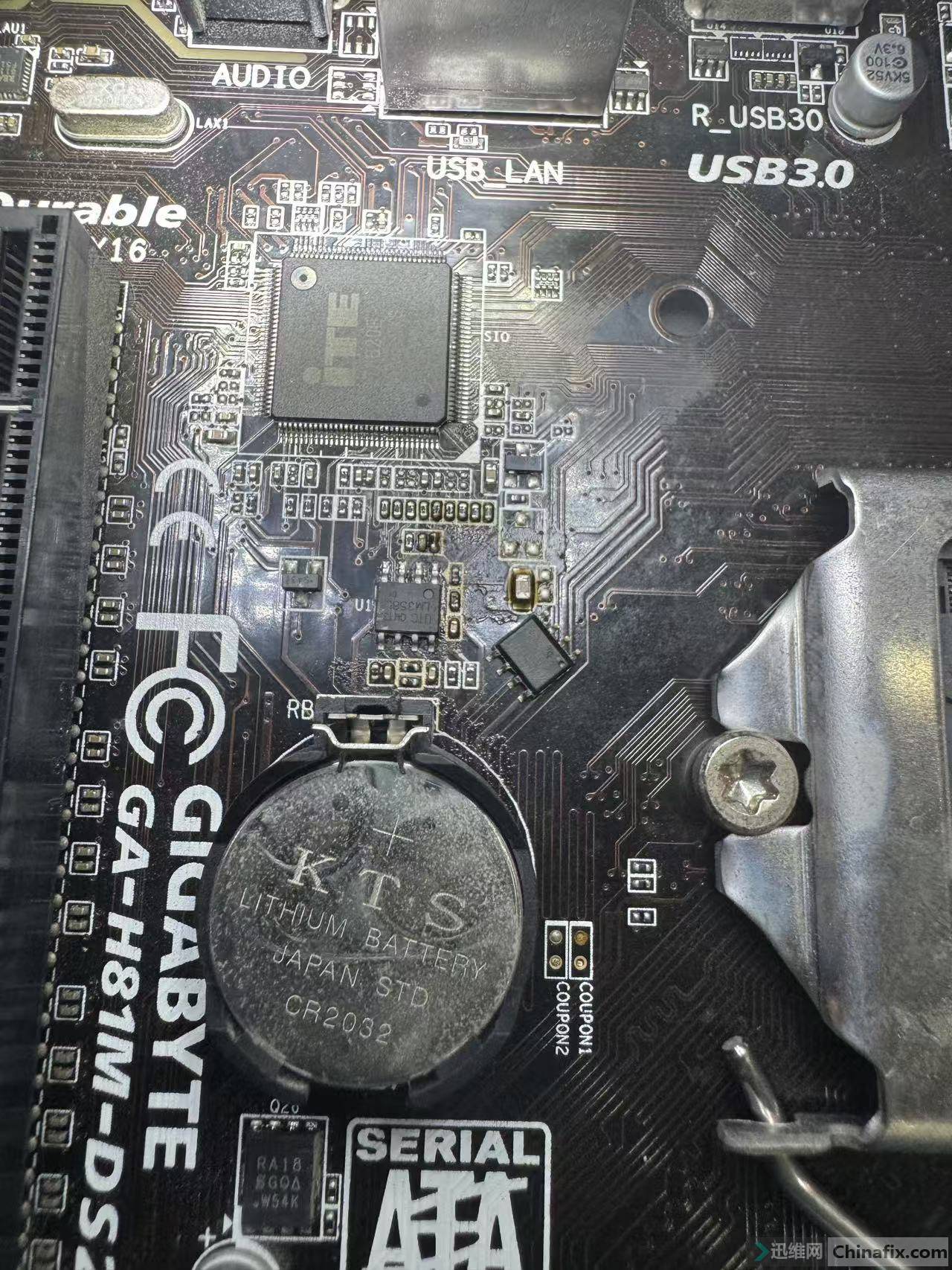

4、不一定缩水的B85和H81用料差不多如技嘉GAB85MHD3A采用3相供电,每相一上一下MOS管技嘉GAH81MDS2rev 30同样采用3相供电,每相一上一下MOS管看看下面两张图就知道CPU周围CPU插座内的电容都一样;H81的话是可以使用i7处理器的不过性价比比较高的是e3 1230 v3,性能和i7还是不相上下的其次就是显卡和内存了,看你具体型号而定了。
