如何设计一份优秀的电气图纸？

　　作为一名电气设计师，我们都希望自己能够绘制出优秀的电气设计图纸。但是现实总是“啪啪”打脸，也许是你的方法和技巧不对。

　　今天给大家讲解一下绘制一张电气设计图纸需要注意的事项和技巧，希望对大家有所帮助：

　　01

　　绘制前了解整个操作工艺及规划系统的重要元件。比如伺服驱动器、电机、变频器、plc、触摸屏等等。特别是整体控制思路、元件的通讯接口、选型(比如电机功率、转速、PLC的输入输出点数，继电器输出还是晶体管输出)。

　　02

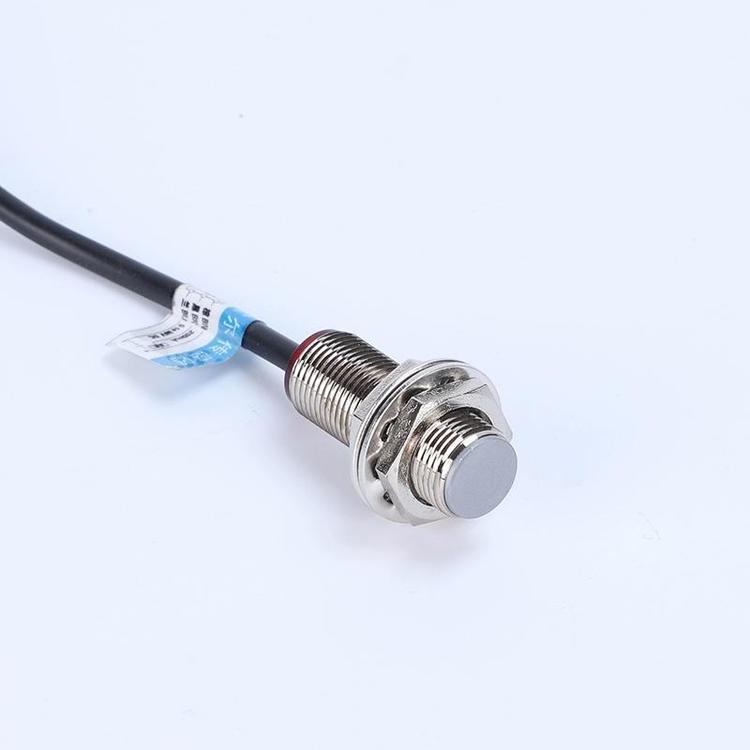

　　熟悉各种低压元器件的功能，比如接触器、熔断器、空气开关、继电器、接近开关等等。比如接触器用于开关强电电路，熔断器和空气开关用于元器件保护，继电器多采用交流继电器和直流继电器等。接近开关是常开型还是常闭型，是PNP输出还是NPN输出。

　　03

　　熟悉重要元器件的常用接线方法和控制方法。注意PLC的输入、输出有PNP、NPN两种。伺服驱动器供电电压是200V还是400V?如果是200V还需要采用变压器。分清楚高电平有效和低电平有效的区别。

　　04

　　电网接线时尽量注意三相平衡，单相负载接在相线和零线上。

　　05

　　各类负载如有PE则均需要接地。

　　06

　　每段线两头均需要有标号。对于强电可以采用xx(10到99)的标记，对于弱电可以采用xxx(100到999)的标记，以便于区分。

　　07

　　线的粗细也要标明，可以根据1mm2对应6A做估算，信号线用0.5mm2。具体粗细还需根据相应元器件手册查询。

　　08

　　解释各点的含义，各点的对应连接线在其他图纸上的应该有相应的标记说明。

　　09

　　对整个系统进行规划，分配输入输出点，规划控制逻辑。

　　电气设计看似平平无奇，实则博大精深，

　　非常值得我们怀着一颗敬畏之心去细细探究其中的精髓。
